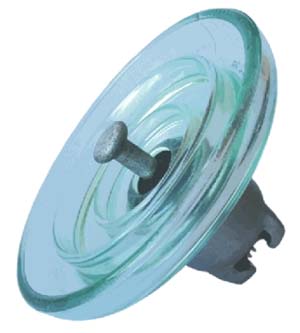

Изолятор ПС-160Д
Изоляторы предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50°С.
Обозначение типа изолятора | | ПС160Д |
Минимальная механическая разрушающая нагрузка | кН | 160 |
Минимальная механическая разрушающая нагрузка остатка изолятора | кН | 128 |

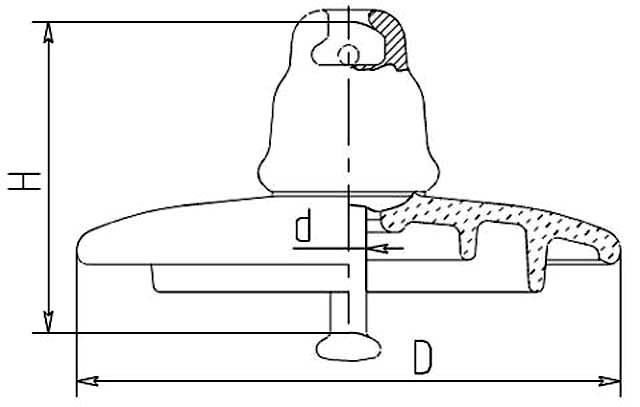

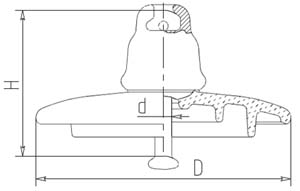

Диаметр, D | мм | 280 |
Строительная высота, Н | мм | 146 |
Длина пути утечки | мм | 385 |
Сферическое соединение, d | мм | 20 |
Пробивное напряжение в изоляционной среде | кВ | 130 |
Выдерживаемое напряжение 50 Гц (в сухом состоянии) | кВ | 72 |
Выдерживаемое напряжение 50 Гц (под дождем) | кВ | 45 |
Выдерживаемое импульсное напряжение 1,2/50 +/- | кВ | 110/110 |
Напряжение по уровню радиопомех | дБ | 60 |
кБ | 20 |
дБ | 86 |
кВ | 35 |
Масса | кг | 6,0 |
