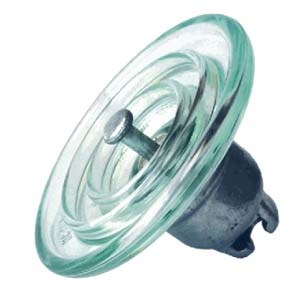

Изолятор ПС-120Б

Изоляторы предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50°С.

Обозначение типа изолятора



ПС120Б

Минимальная механическая разрушающая нагрузка

кН

120

Минимальная механическая разрушающая нагрузка остатка изолятора

кН

96

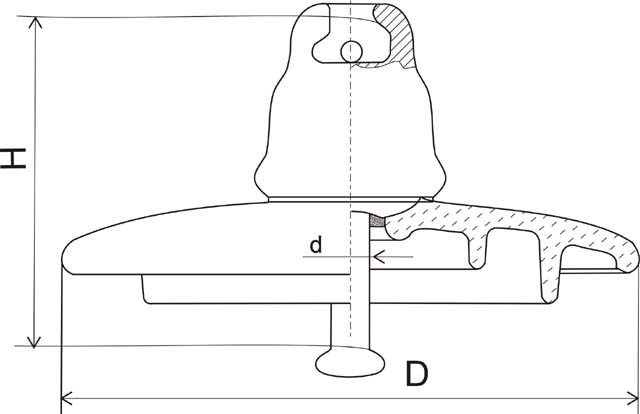

Диаметр, D

мм

255

Строительная высота, Н

мм

127

Длина пути утечки

мм

320

Сферическое соединение, d

мм

16

Пробивное напряжение в изоляционной среде

кВ

130

Выдерживаемое напряжение 50 Гц (в сухом состоянии)

кВ

70

Выдерживаемое напряжение 50 Гц (под дождем)

кВ

40

Выдерживаемое импульсное напряжение 1,2/50 +/-

кВ

100/100

Напряжение по уровню радиопомех

дБ

60

кБ

20

дБ

86

кВ

30

Масса

кг

3,9
