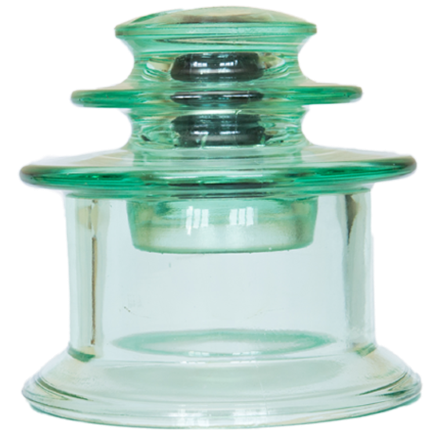

Изолятор ШС-20 ЕД

 Предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ включительно - ШС 20 ЕД частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора.
Изготавливаются по ТУ 3493-007-992675-82-2014.

 Провод может быть закреплен в желобе или на шейке изолятора.

 В отличие от традиционных штыревых изоляторов типа ШС, новые изоляторы ШС 20 ЕД имеют двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и могут быть рекомендованы к применению в районах с особой степенью загрязнения и высокой грозовой активностью.
 Крепление изоляторов ШС 20ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.


 Впервые в России освоен в серийном производстве штыревой изолятор на 20 кВ из закаленного стекла, позволяющий определить на ВЛ место пробоя. Изолятор ШС 20ЕД соответствует всем требованиям по механическим и электрическим параметрам, предъявляемым к штыревым изоляторам (ГОСТ 1232), является аналогом изоляторов ШФ 20 и ШС 20 всех модификаций. По электрическим и термомеханическим характеристикам ШС 20ЕД превосходит применяемые штыревые изоляторы из отожженного стекла.

 Обозначение изолятора и его расшифровка:
ШС 20ЕД
Первая буква обозначает вид изолятора: «Ш» - штыревой.
Вторая буква обозначает материал изоляционной детали: «С» - стекло.
Группа цифр (после двух или трех первых букв) обозначает класс изолятора по номинальному напряжению, кВ:
«20» - 20 кВ.
Третья буква (буква после первой группы цифр) обозначает модернизацию (модификацию) изолятора: «А», «Б», «В», «Г» и т.д.
Четвертая буква обозначает конфигурацию (формы) изоляционной детали: «Д» - двукрылая форма исполнения изоляционной детали.
