3КНТп-1 (16-25)

Концевые кабельные термоусаживаемые муфты наружной установки на напряжение до 1 кВ, для 3-х и 4-х жильных кабелей с пластмассовой изоляцией с броней или без брони и для 3-х и 4-х жильных кабелей с пропитанной бумажной изоляцией, включая кабели с 4-ой жилой меньшего сечения.
Диапазон сечений от 10 мм2 до 800 мм2.
Длина разделки 800 мм (под заказ изготавливаются до 1200 мм).
Муфты соответствуют требованиям ГОСТ 13781.0-86 и выпускаются по ТУ 3599 001 56282476-2001 в виде комплекта деталей в комплектации типа КНТп

- Расшифровка типа муфты 3КНТп-1 (150-240)

1. Цифра 3 кол-во жил
2. КНТп концевая наружной установки с термоусаживаемой перчаткой
3. 1 напряжение используемого кабеля, в кВ
4. 150...240 диапазон сечение кабеля устанавливаемой муфты

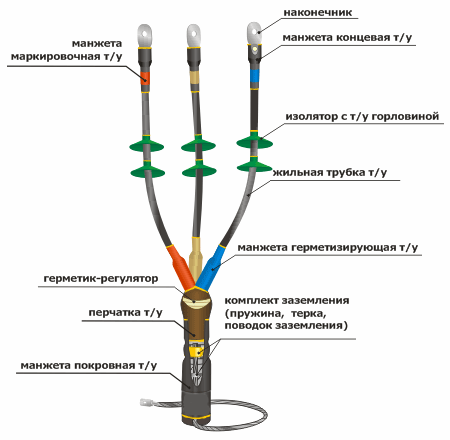

- Конструкция муфты

Корешок кабеля герметизируется термоусаживаемой перчаткой, с нанесенным на внутреннею часть клеем-герметиком. На жилы усаживаются трубки ТУТ, которые противостоят таким явлениям как трекинг, эрозия, ультрафиолетовому излучению и другим разрушающим факторам. Непаянная система заземления удобна при монтаже, которая полностью закрывается манжетой с нанесенным клеем-герметиком. Область наконечника герметизируется при помощи манжет с нанесенным клеем-герметиком. Муфты по заказу поставляются болтовыми наконечниками, где головка болта после затягивания жилы срывается. Для наружной установки поставляются термоусаживаемые изоляторы и дополнительные манжеты на пальцы перчатки.
