4СТп-1 (150-240)

Соединительные кабельные термоусаживаемые муфты на напряжение до 1 кВ, для 3-х и 4-х жильных кабелей с пластмассовой изоляцией с броней или без брони и для 3-х и 4-х жильных кабелей с пропитанной бумажной изоляцией и стальной ленточной броней, включая кабели с 4-ой жилой меньшего сечения.
Диапазон сечений от 10 мм2 до 800 мм2.
Муфты соответствуют требованиям ГОСТ 13781.0-86 и выпускаются по ТУ 3599 001 56282476-2001 в виде комплекта деталей в комплектации типа СТп.

- Расшифровка типа муфты 4СТп-1 (150-240)

1. Цифра 3 или 4 обозначает кол-во жил кабеля
2. СТп соединительная с термоусаживаемой перчаткой
3. 1 напряжение используемого кабеля, в кВ
4. 150...240 диапазон сечение кабеля устанавливаемой муфты

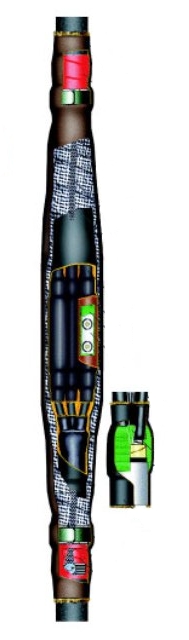

- Конструкция муфты

На жилы с пропитанной бумажной изоляцией надеваются термоусаживаемые трубки. Корешки кабеля герметизируется термоусаживаемой перчаткой, с нанесенным на внутреннею часть клеем-герметиком. Для соединения жил в комплект поставляется болтовые соединители. Место соединения жил изолируется и герметизируется толстостенными термоусаживаемыми манжетами с нанесенным на них клеем-герметиком. Непаянная система заземления удобна при монтаже, которая полностью закрывается манжетами с клеем-герметиком. Поверх разделки усаживается защитный термоусаживаемый кожух.
