3КНТп-10 (150-240)

Концевые кабельные термоусаживаемые муфты наружной установки на напряжение 6, 10 кВ, для 3-х жильного кабелей с бумажной изоляцией и общей алюминиевой или свинцовой оболочкой.
Диапазон сечений от 16 мм2 до 240 мм2.
Длина разделки 800 мм (под заказ изготавливаются до 1200 мм).
Муфты соответствуют требованиям ГОСТ 13781.0-86 и выпускаются по ТУ 3599 001 56282476-2001 в виде комплекта деталей в комплектации типа КНТп

Расшифровка типа муфты 3КНТп-10 (150-240)

1. Цифра 3 кол-во жил
2. КНТп концевая наружной установки термоусаживаемая
3. 10 напряжение используемого кабеля, в кВ
4. 150-240 диапазон сечение кабеля устанавливаемой муфты

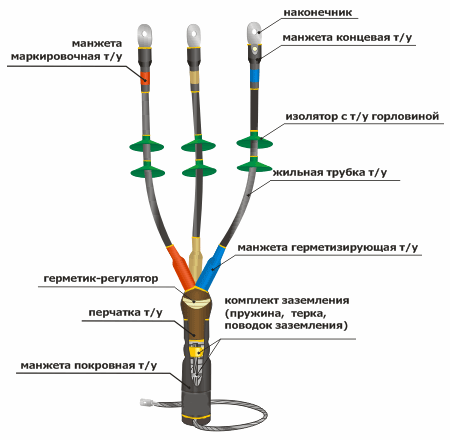

Конструкция муфты 3КНТп-10

На жилы кабеля усаживаются трубки ТУТ, которые противостоят таким явлениям как трекинг, эрозия, ультрафиолетовое излучение и другим разрушающим факторам. Корешок и оболочка кабеля обматывается лентой-регулятор для выравнивания электрического поля и закрывается термоусаживаемой перчаткой, с нанесенным на внутреннею часть клеем-герметиком, заходя на металлическую оболочку и жилы. Непаянная система заземления удобна при монтаже, которая полностью закрывается манжетой с нанесенным клеем-герметиком. Область наконечника герметизируется при помощи манжет с нанесенным клеем-герметиком. Муфты по заказу поставляются с болтовыми наконечниками, где головка болта после затягивания жилы срывается. Для наружной установки поставляются термоусаживаемые изоляторы и дополнительные манжеты на пальцы перчатки.
