3СТп-10 (150-240)

Соединительные кабельные термоусаживаемые муфты на напряжение до 10 кВ, для 3-х жильных кабелей с пропитанной бумажной изоляцией.
Диапазон сечений от 16 мм2 до 800 мм2.
Муфты соответствуют требованиям ГОСТ 13781.0-86 и
ТУ 3599 001 56282476-2001 в виде комплекта деталей в комплектации типа СТп.

- Расшифровка типа муфты 3 СТп-10 (150-240)

1. Цифра 3 обозначает кол-во жил кабеля
2. СТп сконцевая наружной установки с термоусаживаемой перчаткой
3. 10 напряжение используемого кабеля, в кВ
4. 150...240 диапазон сечение кабеля устанавливаемой муфты

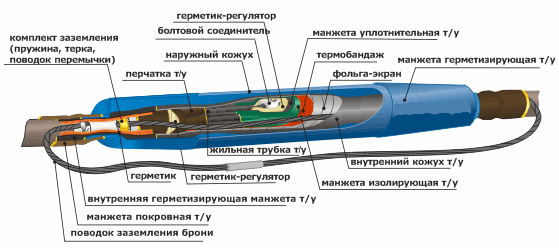

- Конструкция муфты

На жилы с пропитанной бумажной изоляцией надеваются термоусаживаемые трубки. Корешки кабеля герметизируется лентой-герметик с функцией выравнивания электрического поля . Сверху корешок кабеля закрывается термоусаживаемой перчаткой, с нанесенным на внутреннею часть клеем-герметиком. Для соединения жил в комплект поставляется болтовые соединители. Место соединения жил изолируется и герметизируется пластиной-регулятор, подкладными манжетами, толстостенными термоусаживаемыми манжетами с нанесенным на них клеем-герметиком. Разделка закрывается экраном экран из алюминиевой фольги и шунтируется на оболочку кабеля. Непаянная система заземления удобна при монтаже, которая полностью закрывается манжетами с клеем-герметиком. Поверх разделки усаживается защитный термоусаживаемый кожух.
