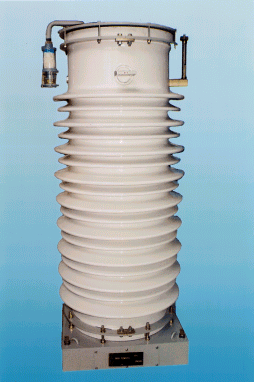

ТФЗМ-110Б

Технические характеристики трансформатора тока наружной установки ТФЗМ 110Б

Наименование параметра Норма
Номинальный первичный ток 50-100 75-150 100-200 150-300 200-400 300-600 750 400-800 500-1000
Наибольший рабочий первичный ток, А 50-100 80-160 100-200 160-320 200-400 320-630 800 400-800 500-1000
Трехсекундный ток термической стойкости, кА 2-4 3-6 4-8 6-12 8-16 13-26 26 14-28 15-30
Ток электродинамической стойкости, кА 10-20 15-30 20-40 30-60 40-80 50-100 100 50-100 50-100
Номинальный вторичный ток, А. 1 или 5
Номинальное напряжение, кВ 110
Наибольшее рабочее напряжение, кВ 126
Номинальная частота, Гц 50
Число вторичных обмоток: от 3 до 5
для измерений 1 или 2
для защиты 2 или 3
Класс точности вторичных обмоток:
для измерений 0,2S или 0,5S или 0,5
для защиты
Номинальный коэффициент безопасности обмотки для измерений:
в классе точности 0,2S 9
в классе точности 0,5S и 0,5 15
Номинальная предельная кратность обмоток для защиты 20
Номинальная вторичная нагрузка с коэффициентом мощности 0,8, ВА 30
Длина пути утечки внешней изоляции, см, не менее 280

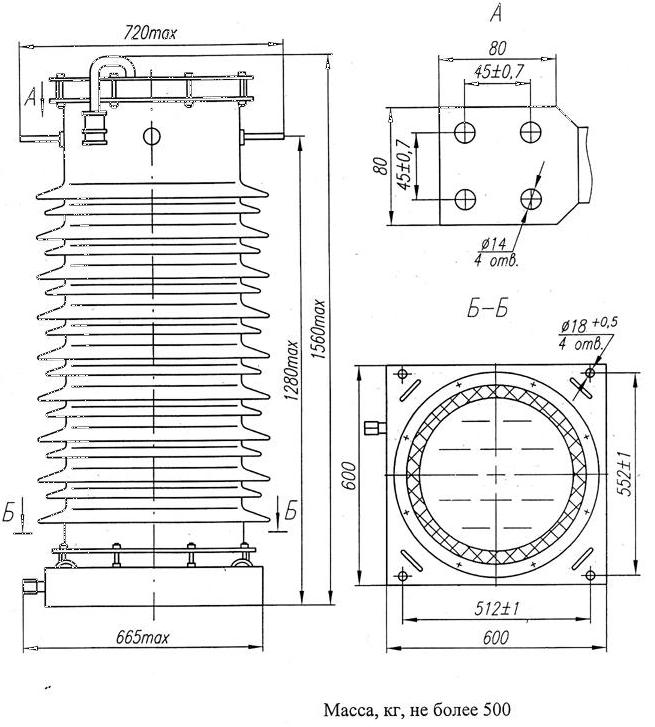

Масса трансформатора с маслом, кг 500
Средний срок службы до списания, лет 30
Средняя наработка до отказа, час 200 000

Примечания:

  1. Климатическое исполнение и категория размещения УХЛ1.
  2. Для трансформаторов с 3 или 4 вторичными обмотками, обмотка для измерений №1 при номинальном первичном токе 100, 150, 200, 300,400,600, 750, 800, 1000 А может иметь ответвление, рассчитанное на первичный ток 50, 75,100,150,200, 300, 400, 400, 500 А, соответственно.Ответвление при номинальной вторичной нагрузке 30 ВА имеет класс точности 0,5S или 1, если полная обмотка имеет класс точности 0,2S или 0,5 (0,5S), соответственно. В классе точности 0,5S и 1 номинальный коэффициент безопасности приборов - 5 и 8, соответственно.
  3. У трансформаторов с наибольшим рабочим первичным током 200, 320 и 400 А обмотки для защиты могут быть выполнены с коэффициентом трансформации 600/5 (600/1), а обмотки для измерения - с коэффициентом трансформации 200/5 (200/1), 300/5 (300/1) и 400/5 (400/1), соответственно.
  4. По требованию заказчика выводы вторичной обмотки класса точности 0,5S или 0,2S могут иметь возможность опломбирования при использовании АСКУЭ.
