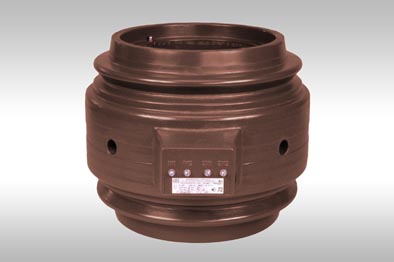

Шинные трансформаторы тока ТШЛ-20-I

Назначение

Трансформаторы предназначены для встраивания в токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным прибо- рам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.

Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"!

На литом корпусе трансформатора имеются глухие отверстия диаметром 32 мм. В эти отверстия входят четыре крепежные детали, при помощи которых трансформатор закрепляется в токопроводе.

Крепежные детали в комплект поставки не входят.

Патентная защита

Патент на промышленный образец № 48551.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Технические данные. Таблица 1

Наименование параметра Норма
Номинальное напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальная частота переменного тока, Гц 50 или 60
Номинальный первичный ток, А 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А 1; 5
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р
5Р; 10Р
Номинальная вторичная нагрузка
при коэффициенте мощности cos ?= 0,8, В•А:
вторичной обмотки для измерений
вторичных обмоток для защиты класса точности 5Р
вторичных обмоток для защиты класса точности 10Р


30*

30
Номинальная предельная кратность
вторичных обмоток для защиты, не менее:
для класса точности 10Р при
номинальных первичных токах, А:
3000
4000
5000; 6000
8000
10000;12000;14000;15000;16000;18000
для класса точности 5Р при
номинальных первичных токах, А:
6000; 8000; 10000
12000; 14000; 15000; 16000; 18000




13
15
16
14
12


20
*
Трехсекундный ток термической стойкости, кА:
при номинальных первичных токах, А:
6000;8000;10000
12000;14000;15000;16000;18000


120
190
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

65
125

Примечание:

*) значение уточняется в заказе.

Таблица 2

Номинальный первичный ток, А Размеры, мм Масса, кг, max
D D1 D2 H H1 h L b1 b2
3000; 4000; 5000; 6000; 8000;10000 520 300 351 420 180 25 350 140 180 105
12000 680 430 481 390 150 35 390 150 190 132
14000; 15000; 16000; 18000 830 555 606 450 178
