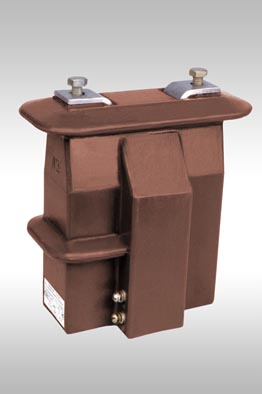

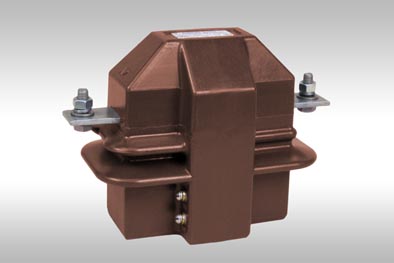

Измерительные трансформаторы тока ТОЛК

Назначение:

Однообмоточные измерительные трансформаторы токатипа ТОЛК с одной измерительной обмоткой разработаны для установки в пункты коммерческого учета электроэнергии (ПКУЭ). основное преимущество изделия компактные размеры и малая масса. Трансформаторы тока типа ТОЛК могут также использоваться для встраивания в высоковольтные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ. Трансформаторы изготавливаются в исполнении "У" категории размещения 2 по ГОСТ 15150.

При установке в ПКУЭ трансформаторов тока типа ТОЛК и "узких" трансформаторов напряжения типа ЗНОЛПМ (производства ОАО "СЗТТ") достигаются следующие преимущества:

удобство монтажа более компактных изделий;
более эффективное использование места в ПКУ;
удобство обслуживания;
уменьшение массы ПКУ.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические характеристики

Наименование параметра

Значения

ТОЛК-6-I

ТОЛК-10-II

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

7,2

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А

10, 15, 20, 30 40, 50, 75, 80, 100, 150, 200, 300, 400, 600

Номинальный вторичный ток, А

1; 5

Класс точности вторичной обмотки

0,2S; 0,5S; 0,2; 0,5

Номинальная вторичная нагрузка, ВА

вторичной обмотки при cos = 1

(нагрузка активно-индуктивная) при cos = 0,8

3-30*

Односекундный ток термической стойкости, кА, при
номинальном первичном токе, А:

10-75

100-600

3,6

5,6

Ток электродинамической стойкости, кА

10-75

80-600

17,6

Одноминутное испытательное напряжение промышленной частоты, кВ

Коэффициент безопасности приборов вторичной обмотки для измерений, не более**

Масса, кг

10,5+/-1

12+/-1
