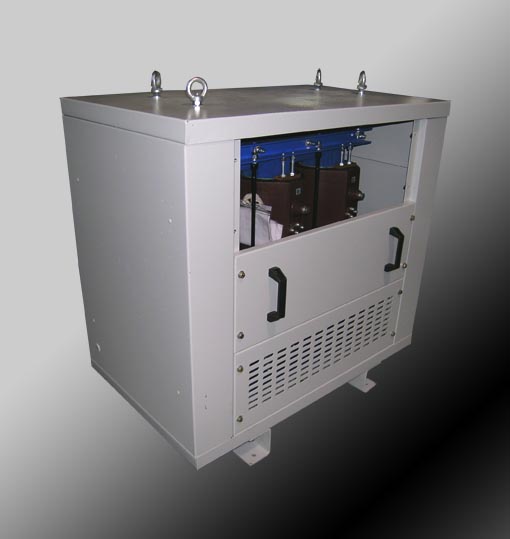

Сухой силовой трансформатор с литой изоляцией ТЛСНазначение трансформаторов Трансформаторы силовые сухие с литой изоляцией серии ТЛС по ГОСТ 11677 изготавливаются для нужд электроэнергетики, в том числе для собственных нужд энергообъектов. Трансформаторы изготавливаются класса напряжения 6 и 10 кВ, климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях: - высота над уровнем моря – не более 1000м;
- температура воздуха при эксплуатации от минус 50°С до плюс 60°С с учетом перегрева внутри КРУ;
- относительная влажность воздуха не более 100% при 25°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150);
- рабочее положение в пространстве – вертикальное;
Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты, и имеет нормальную изоляцию уровня «б» по ГОСТ 1516.3 класса нагревостойкости «В» (для трансформаторов мощностью до 63 кВА включительно и класса нагревостойкости "F" для трансформаторов мощностью 100 кВА) по ГОСТ 8865 и класса воспламеняемости FH (ПГ) I по ГОСТ 28779. Обращаем ваше внимание, что тансформаторы ТЛС-10, ТЛС-16 не имеют регулирования по напряжению ( без ПБВ ), а трансформаторы ТЛС-25, ТЛС-40, ТЛС-63 имеют регулирование по напряжению ( ПБВ 2х2,5%) Таблица 1. Технические данные Параметры | ТЛС-10 | ТЛС-16 | ТЛС-25 | ТЛС-40 | ТЛС-63 | Мощность, кВА | 10 | 16 | 25 | 40 | 63 | Номинальная частота, Гц | 50 | 50 | 50 | 50 | 50 | Напряжение ВН, кВ | 6; 6,3; 10; 10,5 | 6; 6,3; 10; 10,5 | 6; 6,3; 10; 10,5 | 6; 6,3; 10; 10,5 | 6; 6,3; 10; 10,5 | Напряжение НН, В | 400 | 400 | 230; 400 | 400 | 400 | Схема и группа соединения | Д/Ун-11; У/Ун-0 | Напряжение кор. замыкания, % | 4,0 | 3,4 | 2,8 | 2,5 | 2,1 | Потери кор. замыкания, Вт | 270 | 330 | 470 | 650 | 820 | Ток холостого хода, % | 5,5 | 5 | 2,0 | 1,8 | 1,5 | Потери холостого хода, Вт | 90 | 125 | 180 | 220 | 330 | Масса, кг | 150 | 180 | 240 | 300 | 450 | Таблица 2. Технические параметры трансформаторов ТЛС на 100 и 1000 кВА Наименование параметра | Значение для типов | ТЛС-100 | ТЛС-630 | ТЛС-1000 | Мощность, кВА | 100 | 630 | 1000 | Номинальная частота, Гц | 50 | Напряжение ВН, кВ | 6; 6,3; 10; 10,5 | Напряжение НН, В | 400 | Схема и группа соединения | Y/Yн-0, Д/Yн -11 | Напряжение короткого замыкания, % | 6 | Потери короткого замыкания, Вт | 1620 | 5300 | 7600 | Ток холостого хода, % | 0,8 | 0,4 | 0,25 | Потери холостого хода, Вт | 390 | 1420 | 1750 | Масса, кг | 660 | 2450 | 3300 | Способ и диапазон регулирования напряжения | ПБВ 2х2,5 | Таблица 3. Габаритные размеры трансформаторов ТЛС мощностью 10 и 16 кВА Тип трансформатора | | Масса, кг | A | B | C | D | E | F | ТЛС-10 | 557 | 510 | 38 | 115 | 155 | 128 | 150 | ТЛС-16 | 557 | 530 | 48 | 125 | 165 | 146 | 180 | Таблица 4. Габаритные размеры трансформаторов ТЛС мощностью 25, 40 и 63 кВА | A | B | C | D | E | F | G | H | I | J | K | L | ТЛС-25 | 656 | 296 | 758 | 730 | 300 | 480 | 222 | 410 | 170 | 225 | 263 | 170 | ТЛС-40 | 656 | 320 | 775 | 755 | 300 | 480 | 222 | 400 | 182 | 225 | 270 | 192 | ТЛС-63 | 745 | 407 | 820 | 805 | 400 | 625 | 255 | 390 | 210 | 325 | 245 | 192 | Таблица 5. Габаритные размеры трансформаторов ТЛС мощностью 100 и 1000 кВА Наименование параметра | Тип трансформатора | ТЛС-100 | ТЛС-1000 | Размеры, мм | A | 1080 | 1630 | B | 500 | 780 | C | 1012 | 1683 | D | - | 1540 | E | 500 | 700 | F | 930 | 1430 | G | 370 | 545 | H | 942 | 1610 | I | 390 | 770 | J | 360 | 740 | K | 331 | 438 | L | 400 | 650 | N | 170 | 270 | P | 145 | 130 | R | 163 | 213 | Q | 55 | 20 | T | 69 | 39 | d | 11 | 13 | s | 3 | 8 | u | 30 | 80 | x | 15 | 17,5 | z | - | 45 | Масса, кг | 670 | 3300 | Таблица 6. Габаритные размеры кожуха для трансформаторов ТЛС Тип трансформатора | А, м | В, мм | С, мм | D, мм | Е, мм | F, мм | N, мм | К, мм | М, мм | ТЛС-25; 40 | 867 | 860 | 450 | 522 | 169 | 514 | 594 | 1007 | 58 | ТЛС-63 | 972 | 949 | 590 | 625 | 183 | 650 | 734 | 1138 | 76 | | |
