ОПНп-10/12/10/450 УХЛ1

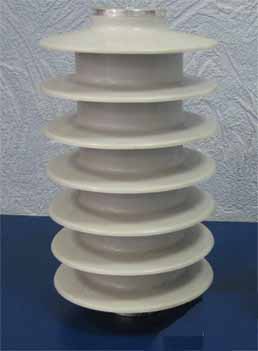

      Ограничитель напряжений нелинейного типа ОПНп-10/12,0/10/450 УХЛ1 (далее ОПН-10) предназначены для защиты  электрооборудования распределительных сетей 6 кВ частотой 48...62 Гц от грозовых и коммутационных напряжений. ОПН-10 представляет собой защитный аппарат, состоящий из высоколинейного сопротивления без искровых промежутков, помещенного в герметичный корпус из полимерного материала. Электрический контакт осуществляется через металлические фланцы. К верхнему фланцу ограничителя подсоединяется токоведущая шина, а к нижнему - шина заземления. Принцип действия - ограничение перенапряжений до безопасного уровня для защищаемого оборудования за счёт высоколинейной вольтамперной характеристики.

Основные технические характеристики

ОПНп- 10/12,0/10/450 УХЛ1

Номинальное напряжение, кВ

10,0

Наибольшее допустимое напряжение,   кВ

12,0

Остающееся напряжение на фазе ОПН при волне:
            - атмосферного перенапряжения длительностью 8/20 мкс и амплитудой 5000 А, кВ, не более
            - коммутационного перенапряжения длительностью 30/60 мкс и амплитудой 500А, кВ, не более



35,5
31,7

 Пропускная способность - 20 одиночных импульсов:
            - грозовых перенапряжений длительностью 8/20 мкс с амплитудой, А
            - коммутационных перенапряжений длительностью 2000 мкс с амплитудой, А



10000
450

Масса не более, кг

2,0

Обозначение технических условий

ТУ 3414-004-31911579-07

Длина пути утечки внешней изоляции, см

35,5
