ОПНп-6/7,6/10/300 УХЛ1

    Ограничители перенапряжений нелинейные типов ОПН-6/7,6/1 УХЛ-1, именуемые в дальнейшем «ограничители». Ограничители предназначены для защиты изоляции электроустановок распределительных сетей классов напряжения 6 кВ переменного тока с частотой 50 Гц от коммутационных и грозовых перенапряжений в пределах своей вольтамперной характеристики и пропускной способности в схемах, где кратковременные перенапряжения на основной и высших гармониках, а также в переходном режиме на второй и третьей гармониках, по уровню и длительности воздействия не превышают допустимые уровни напряжения и длительности его приложений к ограничителям в соответствии с их вольвременными характеристиками.

    ОПН-6 представляет собой защитный аппарат, состоящий из высоколинейного сопротивления без искровых промежутков, помещенного в герметичный корпус из полимерного материала. Электрический контакт осуществляется через металлические фланцы. К верхнему фланцу ограничителя подсоединяется токоведущая шина, а к нижнему - шина заземления. Принцип действия - ограничение перенапряжений до безопасного уровня для защищаемого оборудования за счёт высоколинейной вольтамперной характеристики.

    Ограничители рассчитаны для работы на открытом воздухе на высоте не более 1000 м над уровнем моря и температуры окружающего воздуха от минус 60 °С до плюс 40 °С.

Основные технические характеристики

ОПНп-6/7,6/10/300 УХЛ1

Номинальное напряжение, кВ

6,0

Наибольшее допустимое напряжение,   кВ

7,6

Остающееся напряжение, не более, кВ, при импульсе тока:
            - 250 А 30/60 мкс
            - 2500 А 8/20 мкс
            -5000 А 8/20 мкс
            -10000 А 8/20 мкс


18,6
23,3
25,2
28,4

Максимальная амплитуда импульса большого тока 4/10 икс, кА

65

Пропускная способность - 20 одиночных импульсов:
            - коммутационных перенапряжений длительностью 2000 мкс с амплитудой, А


300

Масса не более, кг

2,0

Ток проводимости при наибольшем длительно рабочем напряжении мА, не более

0,7

Заполнить заявкуПосмотреть в прайс-листе

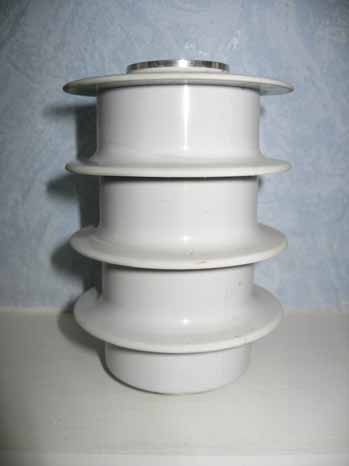

Ограничитель ОПН-6

Ограничитель перенапряжения ОПН-6
