ОПНп-6/7,2/10/300 УХЛ1

    Ограничители перенапряжений нелинейные типов ОПН-6/7,2/1 УХЛ-1, именуемые в дальнейшем «ограничители». Ограничители предназначены для защиты изоляции электроустановок распределительных сетей классов напряжения 6 кВ переменного тока с частотой 50 Гц от коммутационных и грозовых перенапряжений в пределах своей вольтамперной характеристики и пропускной способности в схемах, где кратковременные перенапряжения на основной и высших гармониках, а также в переходном режиме на второй и третьей гармониках, по уровню и длительности воздействия не превышают допустимые уровни напряжения и длительности его приложений к ограничителям в соответствии с их вольвременными характеристиками.

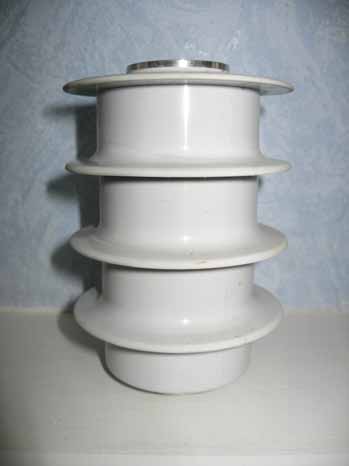

    ОПН-6 представляет собой защитный аппарат, состоящий из высоколинейного сопротивления без искровых промежутков, помещенного в герметичный корпус из полимерного материала. Электрический контакт осуществляется через металлические фланцы. К верхнему фланцу ограничителя подсоединяется токоведущая шина, а к нижнему - шина заземления. Принцип действия - ограничение перенапряжений до безопасного уровня для защищаемого оборудования за счёт высоколинейной вольтамперной характеристики.

   Ограничители рассчитаны для работы на открытом воздухе на высоте не более 1000 м над уровнем моря и температуры окружающего воздуха от минус 60 °С до плюс 40 °С.
