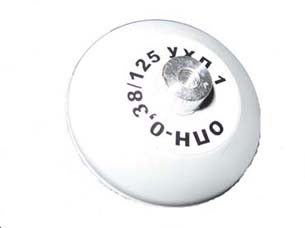

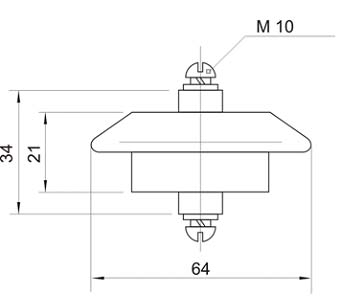

ОПНп-0,38/125 УХЛ1Ограничитель перенапряжений нелинейный предназначен для защиты электрооборудования переменного тока в сети 380В частотой 50 Гц от грозовых и коммутационных перенапряжений. Изделие эксплуатируется при:
- температуре окружающей среды от -60°С до +55°С;
- на высоте над уровнем моря до 2000 м;
- относительной влажности воздуха до 100% при температуре не выше 25°С. Наименование параметра | Значение параметров ограничителей | ОПНп-0,22 | ОПНп-0,38 | ОПНп-0,66 | Класс напряжения сети, кВ | 0,22 | 0,38 | 0,66 | Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВ действ. | 0,26 | 0,4 | 0,8 | Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А | 3000 | Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А | 125 | Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений 8/20 мкс с амплитудой:
250 А
2500 А
5000 А |
0,85
0,97
0,99
|
1,4
1,6
1,7
|
2,8
3,2
3,4
| Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более | 0,78 | 1,3 | 2,6 | Пропускная способность ограничителя:
а) 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А
б) 20 импульсов тока 8/20 мкс с амплитудой, А | 125
3000 | 125
3000 | 125
3000 |
| |
