ОПНп-6/7,2/10/500 III УХЛ1 (опорный)

  Ограничители перенапряжений в полимерных покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

Вариант исполнения - опорный

Наименование параметра

Значение параметров ограничителей (ОПН-6)

1. Класс напряжения сети, кВ

6

2. Наибольшее длительно допустимое рабочее напряж., U нр кВ

6,9

7,2

3. Номинальное напряжение ограничителя, кВ

8,6

9,0

4. Номинальный разрядный ток, кА

10

5. Пропускная способность ограничителя (значение ампл прямоугольного импульса тока
 длительностью 2000 мкс), А

500

6. Остающееся напряжение при токе грозовых перенапряжений с амплитудой, кВ, не более:
            5000 А
            10000 А
            20000 А


22,1
23,0
24,5


23,0
24,3
25,5

7. Остающееся напряжение при токе коммутационных перенапряжений на волне 30/60 мкс
 с ампл., кВ, не более:
            250 А
            500 А
            1000 А



17,4
18,1
18,6



18,1
19,9
20,4

8. Остающееся напряжение при импульсах тока 1/10 мкс с амплитудой 10000 А, кВ, не более

26,1

27,6

9. Пропускная способность ограничителя:
            а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А
            б) 20 импульсов тока 8/20 мкс с амплитудой, А
            в) 2 импульса большого тока 4/10 мкс с амплитудой, кА


500
10000
100

10. Удельная поглощаемая энергия одного импульса, кДж/кВ(U нр), не менее

2,7

11.Масса не более, кг

2,0

12. Высота, мм

247+5

13. Длина пути утечки внешней изоляции, см, не менее

28,9

14.Обозначение технических условий

ТУ 3414-004-31911579-2007

Сертификат



Заполнить заявкуПосмотреть в прайс-листе
ОПНп-6 (опорный)

ОПНп-6/7,2/10/1(2) III УХЛ1

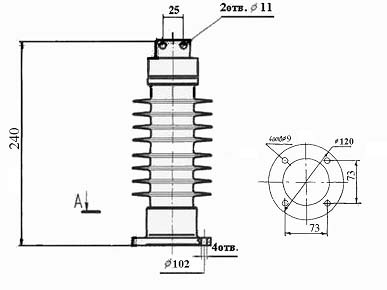

чертёж

ОПН с длиной пути утечки внешней изоляции 28,9 см
