Траверса ТМ-6

При установке опор анкерных для ВЛ электропередач 10кВ, применяется траверса ТМ-6, предназначенная для выполнения крепления провода при помощи изолирующих подвесок (натяжных).

На данной траверсе имеются четыре петли, которые приварены и снаряжены серьгами СРС-7-16. Также на ней расположены штыри под изоляторы типов ШФ-20Г, ШФ-10Г, ШС-10Е, крепление которых специалисты рекомендуют выполнять, используя колпачки К-9, К-7, К-6 или же КП-22.

Для крепления провода к соответствующему изолятору применяют спиральную вязку.

На стойке СВ105 для крепления траверсы используют хомут Х-1, а крепление на стойке СВ110 выполняется при помощи хомута Х-42. Поставка необходимых хомутов производится отдельно.

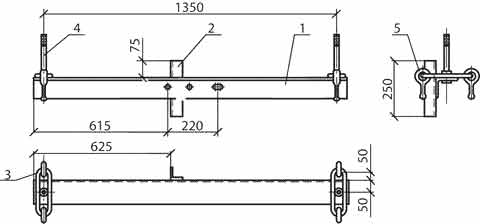

Позиция Наименование детали Количество
 1Уголок 100х100х8 1
 2 Уголок 50х50х5 1
 3 Петля 4
 4 Штырь Ш-20-2-К-30 2
 5 Серьга СРС-7-16 4



Общий вес-23 кг.
