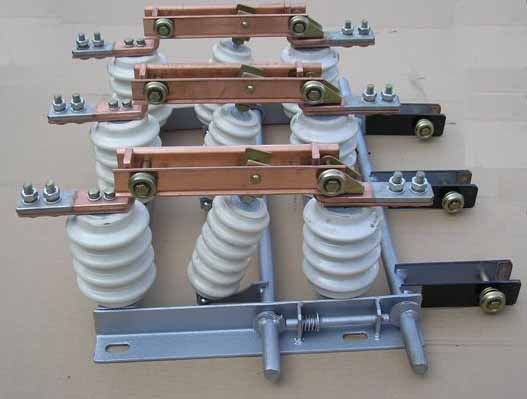

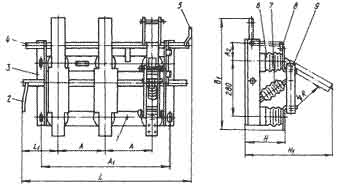

Разъединитель РВФ 10/630 I (II) УХЛ3
Разъединители РВЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.
Разъединители РВЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях:
высота над уровнем моря - до 1000 м;
температура окружающего воздуха - от минус 40 до +40°С;
верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).
Расшифровка условного обозначения разъединителя типа РВЗ:
Р – разъединитель;
В – внутренней установки;
Ф - фигурный(проходные изоляторы);
З – наличие заземлителей;
I – заземлитель со стороны разъемных контактов;
II – заземлитель со стороны шарнирных контактов;
III – заземлитель с двух сторон;
10 - номинальное напряжение, кВ;
630- номинальный ток, А;
II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ);
III - проходные изоляторы со стороны разъемных контактов (для РВФЗ);
IV - проходные изоляторы c двух сторон (для РВФЗ);
У - климатическое исполнение по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69.
Основные технические характеристики разъединителей РВЗ:
| Серия | Напряжение, кВ | Номинальный ток, А | Устойчивость при сквозных токах короткого замыкания, кА |
| номин. | наибол. | Наибольший пик | Ток термической стойкости |
| в течение 3 с (гладкие ножи) | в течение 1 с (заземленные ножи) |
| РВЗ | 10 | 12 | 400 | 41 | 16 | 16 |
| 10 | 12 | 630 | 52 | 20 | 20 |
| 10 | 12 | 1000 | 81 | 31,5 | 31,5 |
Обозначение | Вариант-фигура | Масса, кг |
РВ 10/400 | - | 25 |
РВ 10/630 | 26 |
РВ 10/1000 | 27 |
РВЗ 10/400 I | I вариант, заземляющие ножи со стороны разъемных контактов | 28 |
РВЗ 10/630 I | 29 |
РВЗ 10/1000 I | 30 |
РВЗ 10/400 II | II вариант, заземляющие ножи со стороны шарнирных контактов | 28 |
РВЗ 10/630 II | 29 |
РВЗ 10/1000 II | 30 |
РВЗ 10/400 III | III вариант. заземляющие ножи с двух сторон | 31,5 |
РВЗ 10/630 III | 33 |
РВЗ 10/1000 III | 34,5 |
РВФ 10/630 II | II фигура. фигурные изоляторы со стороны шарнирных контактов | 37 |
РВФЗ 10/630 I-II | I вариант II фигура | 41 |
РВФЗ 10/630 II-II | II вариант II фигура | 41 |
РВФЗ 10/630 III | III вариант | 43 |
РВФЗ 10/630 IV | IV фигура. фигурные изоляторы с обеих сторон | 52 |
РВФЗ 10/1000 I-II | I вариант II фигура | 55 |
РВФЗ 10/1000 II-II | II вариант II фигура | 55 |
