Комплектная трансформаторная подстанция киоскового типа (КТПК)

Мощностью от 25 до 1000 кВА

Общие сведения

Комплектная трансформаторная подстанция киосковая типа КТПК мощностью 25-1000 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов.

Технические характеристики

* - Допускается замена трансформаторов типа ТМ на трансформаторы с аналогичными техническими параметрами типа ТМГ.

** -По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 10.

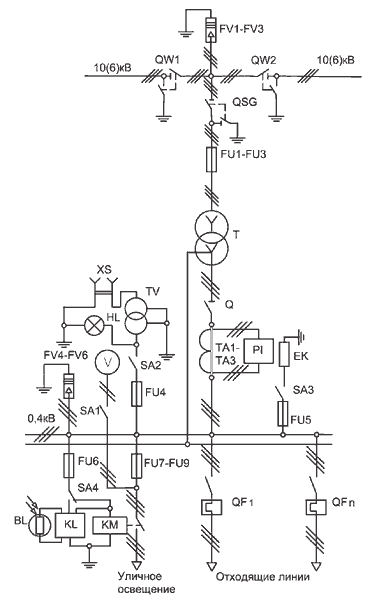

Перечень аппаратуры КТП ПВ

* - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Нормальная работа КТПК обеспечивается в следующих условиях:

· высота установки над уровнем моря не более 1000 м;

· температура окружающего воздуха, соответствующая исполнению У категории размещения I - от минус 40 до плюс 40°С по ГОСТ 15150-69 и ГОСТ 15543. I-89;

· окружающая среда – промышленная атмосфера типа П по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах;

· скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;

· скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм.  КТПК не предназначены для:

· работы в условиях тряски, вибрации и ударов;

· ввода питания со стороны низкого напряжения;

· установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.

КТПК соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91.

Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.
