Предохранитель-разъединитель ПРВТ-10 и ПРП-10

Предохранитель-разъединитель выхлопного типа ПРВТ-10 У1



 Описание:

Предохранитель разъединитель ПРВТ 10 предназначен для защиты силовых трансформаторов и распределительных систем от коротких замыканий и предельных перегрузочных токов частотой 50 и 60 Гц, включения и отключения участков цепи с отключенной нагрузкой при наличии в них емкостных и индуктивных токов.

Основные узлы предохранителя-разъединителя защищены патентами РФ на изобретения.

Заменяемые элементы выполняются с двумя типами времятоковых характеристик для селективной защиты: типа «К» - быстрого срабатывания; типа «Т» - медленного срабатывания.

Операции отключения, включения, снятия и установки патрона осуществляются с земли при помощи специальной оперативной штанги (ШОПР или ШЭУ), позволяющей производить оперирование при влажной погоде и под дождем.

Работоспособность аппарата обеспечивается при гололеде с коркой льда до 20 мм при скорости ветра до 15 м/сек, без гололеда - до 40 м/сек.

ПРВТ могут быть поставлены с комплектами монтажных частей обеспечивающими возможность установки аппарата на различных типах опор.

Конструкция ПРВТ

Предохранители разъединители ПРВТ 10 выполнены в виде однополюсного аппарата, состоящего из одного фарфорового изолятора, на концах которого, на армированных кронштейнах закреплены контактные системы. Между верхним и нижним контактами устанавливается держатель заменяемого элемента (патрон). Заменяемым плавким элементом является токопровод.

При токах перегрузки и короткого замыкания плавкая вставка перегорает, патрон предохранителя-разъединителя автоматически откидывается, тем самым создается видимый разрыв. Таким образом, аппарат выполняет одновременные функции защитного аппарата и разъединителя.

Верхний разъемный контакт имеет конструкцию практически не подвергаемую износу (исключены трение при операциях и следы электрической дуги).

Специальная конструкция кронштейна на патроне позволяет производить оперирование штангой при наличии в цепи токов индуктивных и емкостных до 4 А и токов нагрузки до 10 А. В конструкции ПРВТ предусмотрен специальный штырь для наложения на него стандартного переносного заземления.

Условное обозначение

ПРВТ-10.II-Х1Х2-6,3У1

ПРВТ - предохранители-разъединители выхлопного типа

10 - номинальное напряжение, кВ

Х1 - номинальный ток заменяемых плавких вставок, от 5 до 80 А

Х2 - тип времятоковой характеристики заменяемого элемента:

К - быстрые;

Т - медленные.

II - степень загрязнения изоляции по ГОСТ 9920





Предохранитель-разъединитель полимерный выхлопной ПРП-10 У1



Описание:

ПРП-10 используется в воздушных распределительных линиях 6 - 10 кВ для защиты оборудования от токов короткого замыкания и длительных токов перегрузки. ПРП-10 позволяет проводить оперативные переключения без нагрузки на линиях при помощи оперативной штанги.

ПРП-10 поставляется в однополюсном исполнении, а на месте монтажа монтируется в двух или трехполюсный аппарат.

ПРП-10 состоит из:

- полимерного опорного изолятора;

- держателя плавкой вставки;

- верхнего и нижнего контакта;

- набора для монтажа.

Основные технические данные:

- номинальное напряжение ПРП-10 - 10 кВ;

- класс напряжения сети - 6 - 10 кВ;

- номинальный ток основания ПРП-10 - 200 А;

- номинальный ток применяемых плавких вставок, от 5 до 100 А;

- номинальный ток отключения - 10 кА;

- диапазон сечений подключаемых проводов ВЛ- 35 ÷ 120 мм2;

- температура окружающего воздуха от -45 до +40 градусов.

Комплектность поставки:

Предохранитель-разъединитель ПРП-10 -     3    шт.

Набор для монтажа на опору (КМЧ) - 1 ед.

Паспорт  - 1 ед.

Заполнить заявкуПосмотреть в прайс-листе

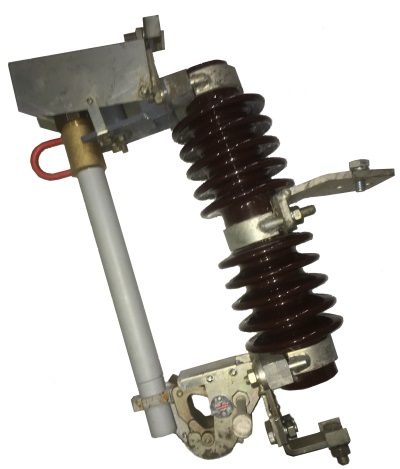

Предохранитель-разъединитель выхлопного типа ПРВТ-10

Предохранитель-разъединитель выхлопного типа ПРВТ-10

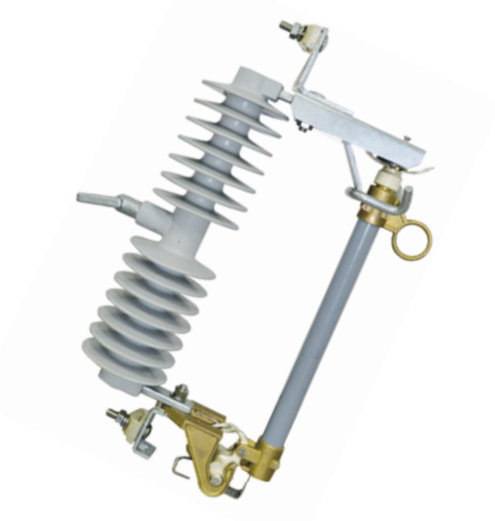

Предохранитель-разъединитель полимерный ПРП-10
