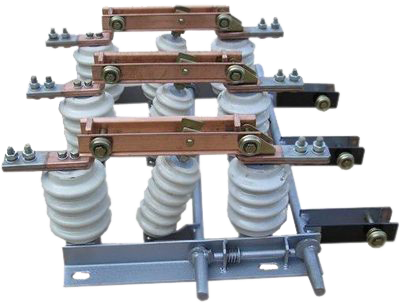

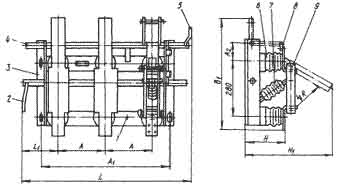

Разъединитель РВЗ-10/400 I (II) УХЛ3Разъединители РВЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.
Разъединители РВЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях: высота над уровнем моря - до 1000 м; температура окружающего воздуха - от минус 40 до +40°С; верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).
Расшифровка условного обозначения разъединителя типа РВЗ: Р – разъединитель; В – внутренней установки; Ф - фигурный(проходные изоляторы); З – наличие заземлителей; I – заземлитель со стороны разъемных контактов; II – заземлитель со стороны шарнирных контактов; III – заземлитель с двух сторон; 10 - номинальное напряжение, кВ; 400- номинальный ток, А; II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ); III - проходные изоляторы со стороны разъемных контактов (для РВФЗ); IV - проходные изоляторы c двух сторон (для РВФЗ); У - климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.
Основные технические характеристики разъединителей РВЗ: | Серия | Напряжение, кВ | Номинальный ток, А | Устойчивость при сквозных токах короткого замыкания, кА | | номин. | наибол. | Наибольший пик | Ток термической стойкости | | в течение 3 с (гладкие ножи) | в течение 1 с (заземленные ножи) | | РВЗ | 10 | 12 | 400 | 41 | 16 | 16 | | 10 | 12 | 630 | 52 | 20 | 20 | | 10 | 12 | 1000 | 81 | 31,5 | 31,5 |
Обозначение | Вариант-фигура | Масса, кг | РВ 10/400 | - | 25 | РВ 10/630 | 26 | РВ 10/1000 | 27 | РВЗ 10/400 I | I вариант, заземляющие ножи со стороны разъемных контактов | 28 | РВЗ 10/630 I | 29 | РВЗ 10/1000 I | 30 | РВЗ 10/400 II | II вариант, заземляющие ножи со стороны шарнирных контактов | 28 | РВЗ 10/630 II | 29 | РВЗ 10/1000 II | 30 | РВЗ 10/400 III | III вариант. заземляющие ножи с двух сторон | 31,5 | РВЗ 10/630 III | 33 | РВЗ 10/1000 III | 34,5 | РВФ 10/630 II | II фигура. фигурные изоляторы со стороны шарнирных контактов | 37 | РВФЗ 10/630 I-II | I вариант II фигура | 41 | РВФЗ 10/630 II-II | II вариант II фигура | 41 | РВФЗ 10/630 III | III вариант | 43 | РВФЗ 10/630 IV | IV фигура. фигурные изоляторы с обеих сторон | 52 | РВФЗ 10/1000 I-II | I вариант II фигура | 55 | РВФЗ 10/1000 II-II | II вариант II фигура | 55 |
| |
