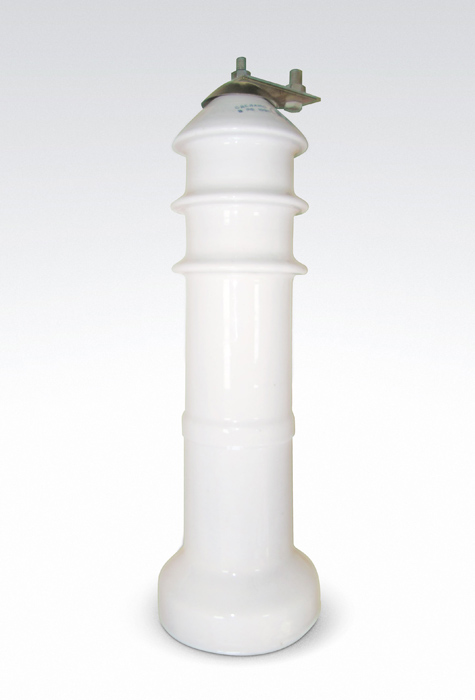

Разрядник РВО-10 У1
УСЛОВИЯ ЭКСПЛУАТАЦИИ РАЗРЯДНИКОВ РВО-10
Разрядники РВО-10 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:
- от -50 до +55° С -для разрядников РВО-10Н;
- от -45 до +40° С - для исполнения РВО-10У1;
- от -10 до +50°С -для типоисполнения РВО-10Т1;
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха:
- не более 98% - - для разрядников РВО-10Н;
- при температуре +28° С до 100% - для исполнения РВО-10У1;
- при температуре +35° С до 100% - для исполнения РВО-10Т1;
Рабочий резистор разрядника РВО-10 изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой.
Технические характеристики разрядника РВО-10
| Наименование параметра | РВО-10 У1
РВО-10 Т1
РВО-10 Н |
Класс напряжения сети, кВ действующее | 10 |
Номинальное напряжение, кВ действующее | 12,7 |
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее:
- не менее
- не более |
26
30,5 |
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ
- не более |
48 |
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой тока 3000А
- с амплитудой тока 5000А |
43
45 |
Выпрямленное испытательное напряжение при измерении тока утечки, кВ | 10 |
Ток утечки, мкА | 6 |
Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А |
5,0
75 |
Длина пути утечки внешней изоляции, см,
- не менее |
26 |
Допустимое тяжение проводов, Н,
- не менее |
300 |
Высота, (Н), мм,
- не более |
411 |
Масса, кг
- не более |
4,2 |
