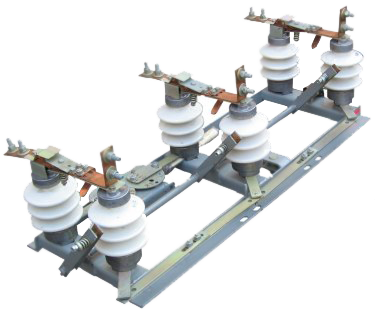

Разъединитель РЛНД-1-10Б-630УХЛ1 с ПР-01
Разъединители трехполюсные РЛНД-10/630 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц, секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.
Привод разъединителя ПР-01 предназначен для ручного оперирования разъединителем.
Наименование | Значение |
Номинальное напряжение, кВ | 6-10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный ток, А | 200/400/630 |
Ток термической стойкости, кА: |
- для ножей заземления в течение 1с | 6,3-12,5 |
- для главных ножей в течение 3с | 6,3-12,5 |
Длина пути утечки внешней изоляции, не менее, см | 15,25 |
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее, Н | 30,45 |
Электрическое сопротивление главного контура, Ом | 200 |
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 1,0м, Н | 245 |
Масса не более, кг | 38 |
Габаритные размеры, мм | 1200*470*385 |
